安特泰智慧机柜是国家电网智慧变电站 的基础解决方案
安特泰智慧机柜是国家电网智慧变电站
的基础解决方案
2019年11月18日，由长高集团参与承建的国家电网公司国内首座户内HGIS智慧变电站——湖南衡阳狮子山110KV智慧变电站正式投入运行。
据了解，衡阳狮子山110KV智慧变电站是国网湖南电力践行国家电网公司上述战略，探索智能运检体系落地的重要工程。该站于今年9月4日开工，历时两个月时间，全面深化应用移动作业、实物ID、边缘计算、表计示数智能远传、一体化触头在线测温等23项创新技术，其中辅控系统场内联调开创了国内先河。
业内人士表示，该站建成后将全面实现变电站设备状态全息感知、倒闸操作远方一键顺控、机器替代人工巡检、设备缺陷主动预警、故障异常智能联动、设备资产全寿命周期管理等功能，大幅减少日常运维工作量，提升安全生产精益管控水平。
一、背景介绍
那么，什么是智慧变电站？

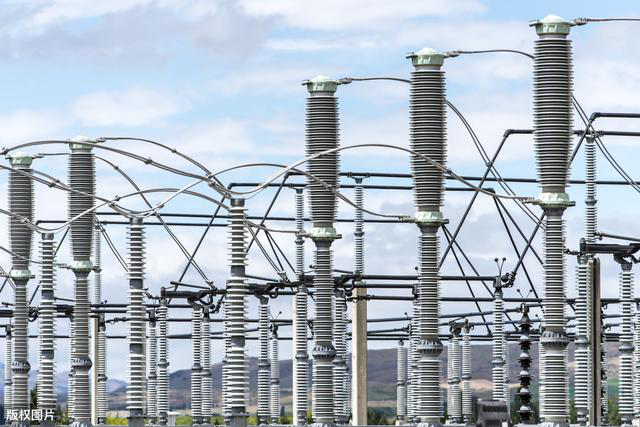

变电站作为电力系统中不可缺少的重要环节，它担负着电能量转换和电能重新分配的繁重任务，对电网的安全和经济运行起着举足轻重的作用。变电站技术的发展大致经历了以下几个阶段：
（一）常规变电站
变电站远动技术就是早期的自动化技术，80年代中期出现的RTU， RTU是Remote Terminal Unit(远方终端)的缩写，是SCADA系统的基本组成单元。伴随SCADA系统的应用和发展而发展起来的，与调度中心相连，利用微处理技术和通信技术实现实现遥测、遥信、遥控和遥调功能三遥的功能。
（二）综合自动化变电站
随着微电子技术、计算机技术和通信技术的发展，90年代中后期变电站综合自动化技术得到了快速发展，综自变电站一次设备同传统变电站没有很大差别，主要是将二次设备(包括测量仪表、信号系统、继电保护、自动装置和远动装置等)经过优化组合，利用新技术实现对全变电站主要设备和输、配电线路的自动化监视、测量、控制和微机保护等。系统主要采用分层分布式结构布置 ，功能分配上采用功能下发原则，凡可以在本间隔就地完成的功能不依赖通信网和主站。
（三）数字化变电站
由电子式互感器、智能化终端、数字化保护测控设备、数字化计量仪表、光纤网络和双绞线网络以及IEC61850规约组成的全智能的变电站模式，按照分层分布式来实现变电站内智能电气设备间信息共享和互操作性的现代化变电站。
（四）智能变电站
采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
（五）智慧变电站
原名第三代智能变电站，智慧变电站是在汲取前期变电站设计建设经验，采用先进传感技术对设备状态参量、安消防、环境、动力等进行全面采集，充分应用现代信息技术，体现本质安全、先进实用、面向一线、运检高效，建设状态全面感知、信息互联共享、人机友好交互、设备诊断高度智能、运检效率大幅提升的智慧变电站,并支撑 “泛在电力物联网”的建设。
智慧变电站是应用大数据、云计算、物联网、移动互联、人工智能等现代信息技术，在发电端、电网、输电线路、营配终端、用户电表、综合能效、储能等诸多环节，采用“全面感知”的先进传感技术实现电力系统各环节万物互联的智慧服务系统。同时，智慧变电站项目也是国家电网为了推进年初提出的“三型两网”战略目标，进一步完善“泛在电力物联网”建设的具体实践，对于国家电网未来的发展及我国未来能源结构的布局优化具有十分重要的意义。
二、国网湖南公司2020年将开始在长沙、湘潭、衡阳进行智慧变电站改造的全面扩大，力争5年内实现湖南省全省110KV及以上智慧变电站的全面建设。
近日，国网湖南电力检修公司正式开工改造位于长沙市望城区的500千伏鼎功变电站，标志着湖南省成为全国首个对500千伏变电站进行智慧化升级的先行者。
建设智慧电网是我国推动能源供给革命的重要一环，对已有传统电网工程进行智慧化改造势在必行。500千伏鼎功变电站地处长株潭负荷中心，是湖南电网核心变电站，承担向长沙城区安全稳定供电重任，对其进行智慧化改造，可有效提高长沙地区用电质量和电源安全，并为湖南电网核心变电站智慧化改造提供经验。
国网湖南电力检修公司介绍，此次改造将对500千伏鼎功变电站内直接用于电力生产和输配电能的一次设备，包括主变压器、开关柜、气体绝缘电气设备等，加装6大类共224个基于能源互联网感知层的低功耗传感器，实现对设备运行数据自动采集，建立变电站运行状态自动感知系统；新增射频局部放电、避雷器动作电流等监测设备和装置，及时防范和预警设备缺陷，最终使变电站运维从“人工经验”转向“数据驱动”，减少人工操作误差、降低供电成本。

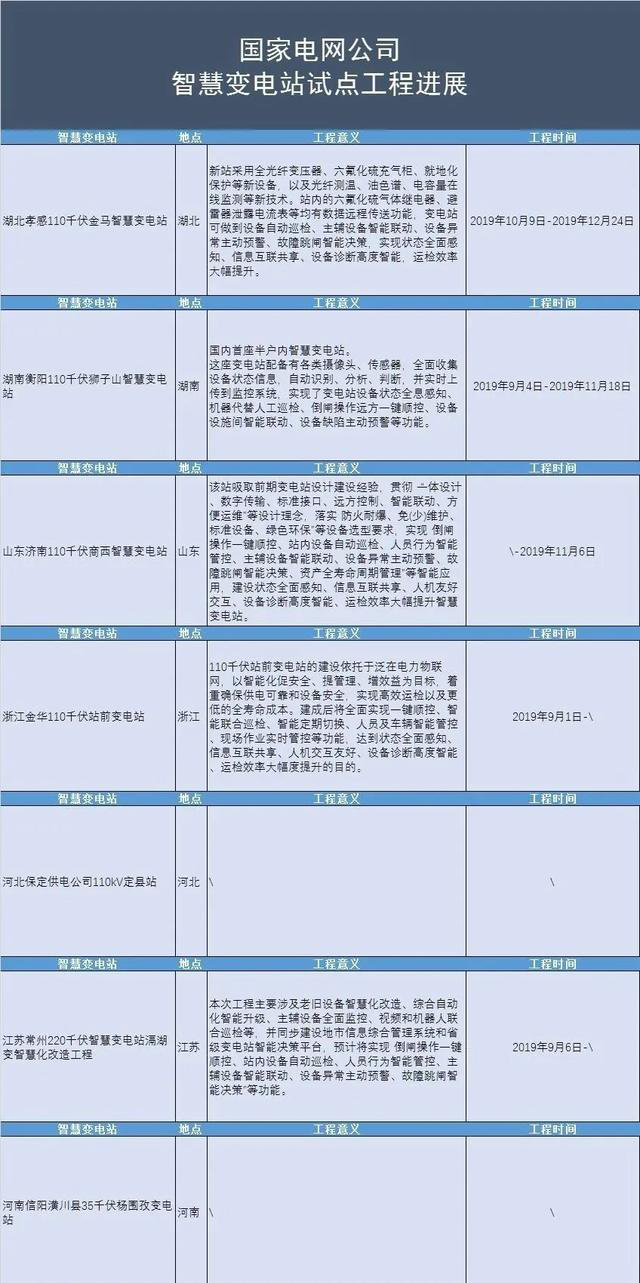

其中，湖北孝感110千伏金马智慧变电站今年10月9日开工，工程建设中，为了不影响马口镇正常用电，孝感供电公司采用110千伏车载移动变电站转移全站负荷。工程用时仅66天，较正常建设工期缩短了63.3%。
湖南衡阳110千伏狮子山智慧变电站，历时两个月时间，全面深化应用移动作业、实物ID、边缘计算、表计示数智能远传、一体化触头在线测温等23项创新技术，其中辅控系统场内联调开创了国内先河。该站建成后将全面实现变电站设备状态全息感知、倒闸操作远方一键顺控、机器替代人工巡检、设备缺陷主动预警、故障异常智能联动、设备资产全寿命周期管理等功能，大幅减少日常运维工作量，提升安全生产精益管控水平。
山东济南110千伏商西智慧变电站号称是全球首个智慧变电站，建设规模为110千伏、35千伏、10千伏三个电压等级，主变压器采用全光纤变压器，110千伏设备采用户外HGIS，35千伏开关柜采用充气式（N2）开关柜。
浙江金华110千伏站前变电站，2019年9月1日7时03分，随着国网金华供电公司调度令下，站前变1#主变110千伏开关由运行改冷备用，标志着浙江省首座智慧变电站试点建设工程正式开工，新变电站预计将在年底投入运行。
江苏常州220千伏智慧变电站滆湖变智慧化改造工程，9月6日，国网常州220千伏滆湖变1号主变由运行改为冷备用，全站110千伏设备临时退役。国网公司首座220千伏智慧变电站滆湖变智慧化改造工程正式开工建设。
三、安特泰智慧机柜是国家电网智慧变电站的基础解决方案
众谊越泰旗下的“安特泰”智慧机柜系列产品，具有可靠环境保障、远程集中监控、设备在线追踪和智能运维检修等高级功能，可为“新基建”提供安全可靠的基础环境设施。

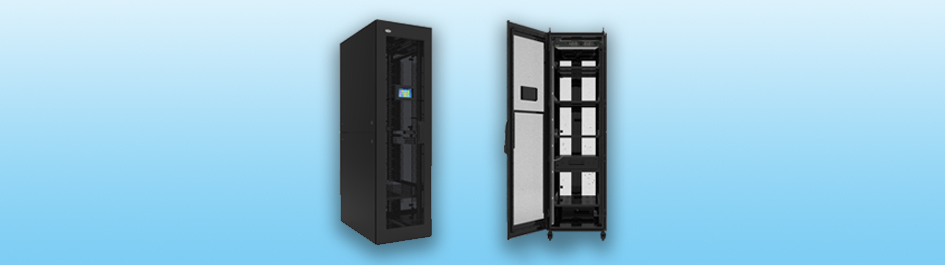

（一）安特泰网孔智慧机柜CTS
CTS系列网孔智慧机柜以智慧管理终端为核心，侧重于机柜微环境、机柜状态、机柜门禁、IT资产的管理，可视化呈现整个微型数据中心的环境数据，促进管理精细化提升，并促进数据中心的节能降耗。
l 19英寸标准机柜，高强度柜体，15折型材，2.00mm钢板，承重1500kg，9烈度抗震，抗腐蚀；
l 柜内温湿度、烟雾、漏水、门磁等微环境精准监测；
l 电子锁联动摄像头的多重安全访问机制；
l 智能冷热气流组织，杜绝局部热点，辅助降低PUE；
l 选配UPS、配电箱和PDU等，实现用电合理分配和检测控制；
l 柜内设备U级精确定位和信息查询，全生命周期管理；
l 不开门即可察知柜内详情，远程统一实时在线管理。
适用于具有一定环境条件的独立机房或数据中心，用于提升精细化管理水平，降低故障发生率，提高运维响应速度。

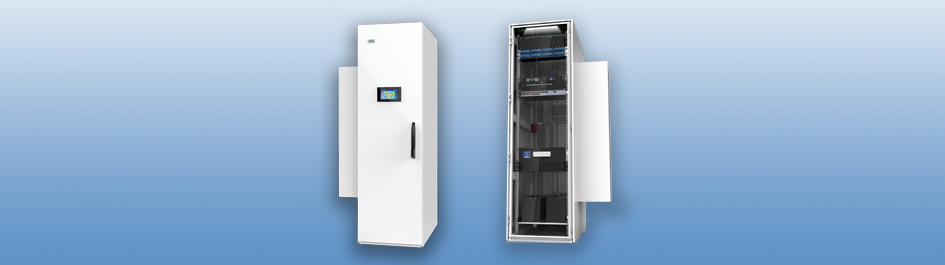

（二）安特泰密闭智慧机柜
CTC系列密闭智慧机柜同样以智慧管理终端为核心，内部集成了机房所必需的配电系统、制冷系统、消防系统、门禁系统、监控系统等基础设施。CTC系列密闭智慧机柜以产品代替工程，安装简单快捷，即装即用，并将机房与环境脱离，适应多种应用场景，使用灵活，经济高效，安全可靠。
l 19英寸标准机柜，高强度柜体，15折型材，2.00mm钢板，承重1500kg，9烈度抗震，抗腐蚀；
l 柜内温湿度、烟雾、漏水、门磁等微环境精准监测；
l 电子锁联动摄像头的多重安全访问机制；
l 一体化空调智能调节柜内温度，绿色节能；
l 柜内智能消防装置，近端探测，快速灭火；
l 选配UPS、配电箱和PDU等，实现用电合理分配和检测控制；
l 柜内设备U级精确定位和信息查询，全生命周期管理；
l 不开门即可察知柜内详情，远程统一实时在线管理。
适用于室内无机房或者机房条件不足且机柜需求数量小的场景，实现机柜即机房的快速建设、便捷运维。

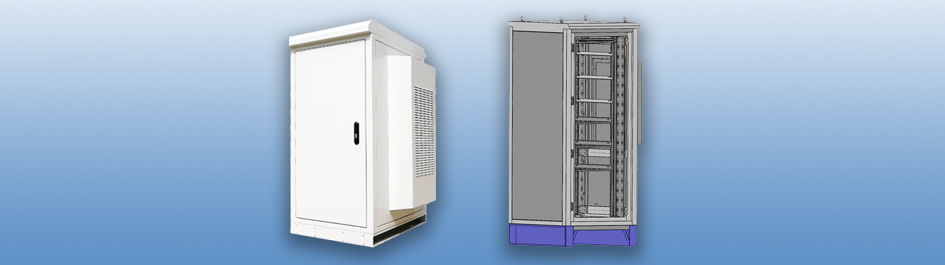

（三）安特泰户外型密闭智慧机柜
户外型智慧机柜（CTO）内部集成了机房所必需的配电系统、制冷系统、消防系统、门禁系统、监控系统等基础设施。具有良好的安全防护等级，完善的环境监控和保障措施，智能的告警和响应机制，便捷的集中管理功能。
l 19英寸标准机柜，高强度柜体，15折型材，2.00mm钢板，承重1500kg，9烈度抗震，抗腐蚀，IP55防水防尘；
l 柜内温湿度、烟雾、漏水、门磁等微环境精准监测；
l 电子锁联动摄像头的多重安全访问机制，主被动防盗；
l 一体化空调智能调节柜内温度；
l 柜内智能消防装置，近端探测，快速灭火；
l 选配UPS/通信电源/逆变电源、配电箱和PDU/配电排等，实现用电合理分配和检测控制；
l 配套锂电池，提供高科卡、长续航的后备电源保障；
l 不开门即可察知柜内详情，远程统一实时在线管理。
适用于户外条件下的通信基站、监测站点等，满足IP55以上防护等级、防窃防盗、保障设备可靠供电和有效制冷的小微型机房环境建设需求。

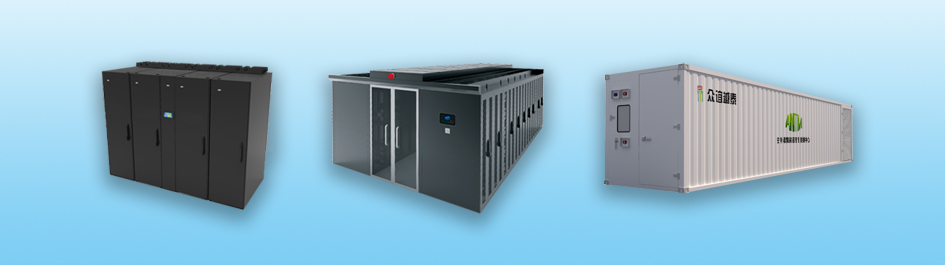

（四）安特泰数据中心级智慧机房
以智慧机柜为基础的数据中心，结合可联动的精密空调、增强的冷热风道和按需配置的供电模块等系统，从数据中心基础环境最底层开始整合，建设精细管理、精确控制、自动调节、自我恢复的新一代智能化数据中心基础设施。
1、微模块智慧机房CTM
l 19英寸标准机柜，密闭柜体，含温湿度、烟雾、漏水、门磁等微环境精准监测；
l 电子锁联动摄像头的多重安全访问控制机制；
l 列间级精密空调，满足高密度计算的制冷需求；
l 前后封闭并隔离的冷热通道，最大程度保障制冷效率并降低PUE
l 灵活可扩展的柜体和空调，能够满足未来不断发展的需求；
l 选配UPS、配电箱和PDU等，实现用电合理分配和检测控制；
l 柜内设备U级精确定位和信息查询，全生命周期管理；
l 不开门即可察知柜内详情，远程统一实时在线管理。
适用于具有高密度计算需求但机房环境不佳的中小型机房，以便在较小的占地空间和较低的空调耗能前提下提供足够的环境保障能力。
2、模块化智慧数据中心CTA
l 19英寸标准机柜，密闭柜体，含温湿度、烟雾、漏水、门磁等微环境精准监测；
l 机柜电子锁、通道电动端门联动摄像头的多重安全访问机制；
l 列间级/机房级精密空调，满足高密度计算的制冷需求；
l 高强度封闭冷通道，在降低建设成本的前提下最大程度保障制冷效率并降低PUE；
l 电动天窗、微环境监控系统与机房消防联动，准确监控火情并及时灭火；
l 选配UPS、配电箱和PDU等，实现用电合理分配和检测控制；
l 柜内设备U级精确定位和信息查询，全生命周期管理；
l 不开门即可察知柜内详情，远程统一实时在线管理。
适用于具有较好基础环境的中大型数据中心，用于提升精细化管理水平，降低故障发生率，提高运维响应速度。
3、集装箱智慧数据中心CTB
l 标准集装箱体+内层保温设计，满足快速搭建和随时移动数据中心的需求；
l 19英寸标准机柜，密闭柜体，含温湿度、烟雾、漏水、门磁等微环境精准监测；
l 机柜电子锁、箱体电磁锁联动摄像头的多重安全访问机制；
l 机房级精密空调，满足单箱体的最大制冷需求；
l 合理规划冷热气流组织通道，提升空调制冷效率并降低PUE；
l 选配UPS、配电箱和PDU等，实现用电合理分配和检测控制；
l 柜内设备U级精确定位和信息查询，全生命周期管理；
l 不开门即可察知柜内详情，远程统一实时在线管理。
适用于无室内环境且需要快速建设的数据中心，可在临时性需求时迁移位置，并采用堆叠方式提供更大空间。
